隐蔽地埋光纤感应板
入侵人员从周界处踏上绿化带，在绿化带外延位置，布设隐蔽地埋的光纤感应板。当有人踏上草坪时，触发地埋光缆。此外，这种布设方式，还可监测对绿化带的破坏。

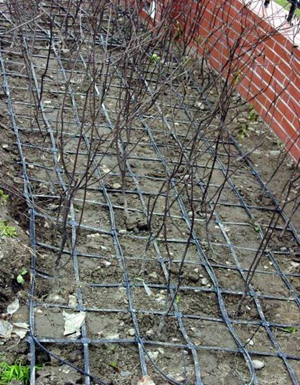

隐蔽地埋光纤感应板格栅照片 隐蔽地埋光纤感应板照片（完成铺设后）
围栏绑扎传感光缆布设方式
周界为栅栏式结构，沿周界栅栏，在其上绑扎传感光缆。一旦翻墙入侵者进行攀越栅栏的行为，引起栅栏振动，该振动则触发传感光缆，系统实时报警。铺设方式如图所示。

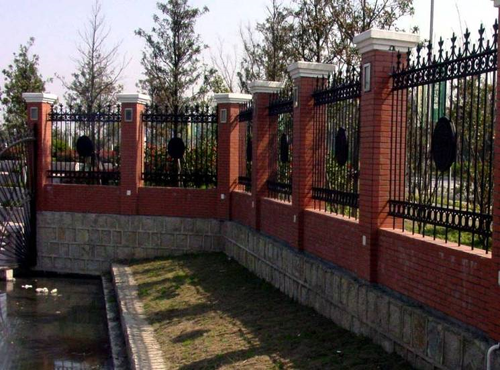

栅栏绑扎传感光缆远景照片
栅栏绑扎传感光缆远景照片
系统调试
所有光纤（缆）组建安装完毕后，通过传输光缆将其连接至监控中心，即完成系统的安装过程。因为不同的周边环境有各自的特点，因此在完成初步安装后需要进行系统的调试工作。调试的过程主要在监控终端进行，通过测试人员对所有传感区域的各种方式的多次触发，调制系统的多个硬件、软件参数，使得系统根据库区的具体环境达到最优化效果。如有必要，还将对埋设的传感光纤（缆）进行局部调整。
系统客户端界面（以某案例为例）
视频联动报警界面（以某案例为例）
