一、 产品介绍
光纤光栅开关柜及电缆接头温度监测系统使用光纤作为感温元件和信号传输介质，为提高光纤对温度的敏感程度及准确定位能力，采用国际最先进的光纤局部加工技术，在普通单模光纤上制作一系列的温度敏感区——光纤光栅，这些敏感区可以精确、灵敏地探测到周围温度的细微变化，而光纤的其他部分只是用于信号传输，对机械应力和环境干扰不敏感，从而保证整个光纤光栅感温探测系统的高灵敏性和低误报率。
其基本原理是利用光纤光栅测温计内部敏感元件——光纤光栅反射的光学频谱对温度的敏感特性，通过光纤光栅温度在线监测仪内部各功能模块完成对光纤光栅测温计的输入光源激励/输出光学频谱分析和物理量换算，以数字方式给出各监测点的温度信息，并根据预先设定的报警温度设定值和报警温升速率实时给出过热预警和火灾报警信号。
二、 光纤光栅感温探测系统主要由光纤光栅温度在线监测仪、光纤光栅测温计、光纤组成。
三、 系统技术指标
测温范围 -40℃～+200℃ 测温精度 ±0.5℃
测温分辨率 0.1℃ 响应时间 1s
报警触发条件（满足任一条件即报警）：
1、温度超过75℃ （出厂设定值。用户可重新设定）
2、温升速率超过8℃／min（出厂设定值。用户可重新设定）
3、超过区域内平均温度值15℃以上
传输光纤类型：单模绝缘耐压高温光纤（耐热超过260℃）
感温探头引出接口类型 FC/APC标准光纤接头 传输光纤最小弯曲半径 5cm
单台设备测温点数 18～432
温度显示 液晶屏
报警输出 无源开关触点1～24对
供电方式 AC220V /DC12V可选
通讯接口 RS232/10M以太网
四、 系统功能
【火灾自动报警】光纤光栅火灾自动报警系统自动对光纤光栅测温计所在区域进行实时温度巡检，检测现场温度的异常波动，在火灾发生前及时报警。
【监测点定位】光纤光栅火灾自动报警系统的液晶显示屏以电子地图方式实时显示各电力设备及相应温度监测点的编号和当前温度值以及实际地理位置。方面管理人员操作和维护。
【状态查询】各个监测点的温度和报警信息都保存到光纤光栅温度在线监测仪的大容量储存器，系统按照时间将数据分为历史信息、实时信息，并且管理操作人员可以根据不同的时期动态调整监测点的实时状态监测时间间隔，满足实际要求。
管理操作人员可查看各监测点的历史温度变化曲线，为决策和维护提供数据支持。
【报警设定】管理操作人员可对光纤光栅温度在线监测仪的报警触发条件进行设定，以适用不同季节气温条件下电力设备实际运行温度的差异。
【温度统计】可实时给出设备最高温度值及对应监测点的位置编号和地理信息。
【系统连动】可通过光纤光栅温度在线监测仪报警接口输出开关量直接接入仪表操作室现有的火灾控制器，实现火灾报警并在消防值班室显示；同时光纤光栅温度在线监测仪可直接外接两只声光报警器在仪表操作室给出火灾声光报警及光纤光栅测温计故障报警。
【线路巡检及故障定位】可通过光纤光栅温度在线监测仪独有的“光纤光栅传感网络分析仪”功能，对光纤传输线路的损耗及断点位置进行准确定位，方便系统调试、维护及线路检修。
五、 系统安装

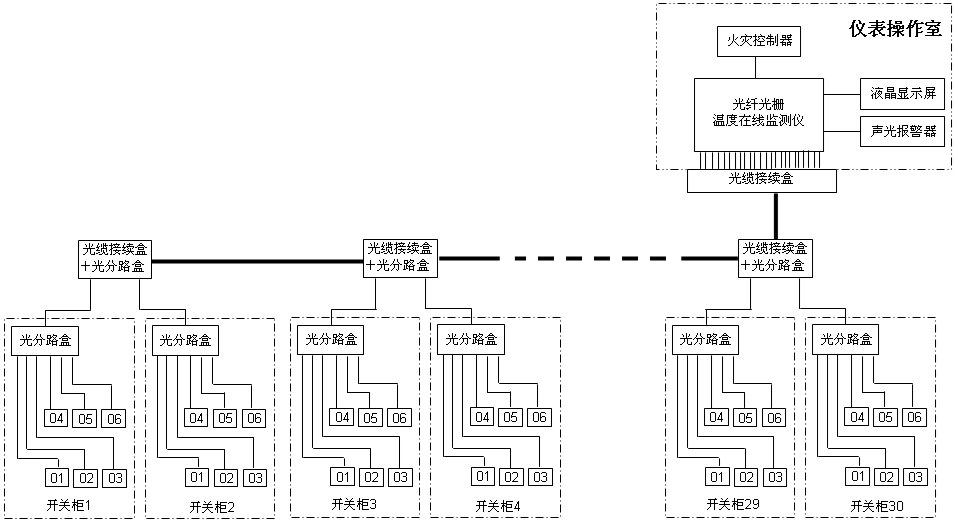

采用FBGTS100探头式光纤光栅测温计和光纤光栅温度在线监测仪对开关柜内部触头进行分布式实时监测：
1、在监控室设置一台16通道型光纤光栅测温计，可在1秒钟内同时对现场布设的180只光纤光栅测温计所采集的温度信号进行分析，发送预警或报警信号；
2、每台开关柜中，在每个静触头上安装一只FBGTS100探头式光纤光栅测温计，可在1秒钟内准确感测触头温度的细微变化，分辨率小于0.1℃。30台开关柜共布设180只光纤光栅测温计。
3、在每根母线的接头（如开关柜与母线的连接处）及重点易过热部位可选择性地布设光纤光栅测温计，确保全系统的安全供电，共计18只。
4、系统以电子地图准确显示各监测点及附近区域的当前温度值、报警状态及历史温度曲线，并可结合各条电缆的电流\电压情况给出负荷—温度曲线。
5、系统的主要材料是光纤，避免了开关柜内强大的电磁干扰，完整安全地把数据传送至监视终端。光纤的护套采用杜邦公司生产的特富龙材料，不仅耐高温、耐高压，具有极高的绝缘强度，而且还防止灰尘聚集，避免了爬电的可能。因此，该系统是一种高可靠性的分布式在线监测系统。
